RPS25G-EXT-Teeth-Gear-Segment-966739 RevB

Segmente cu dantură externă

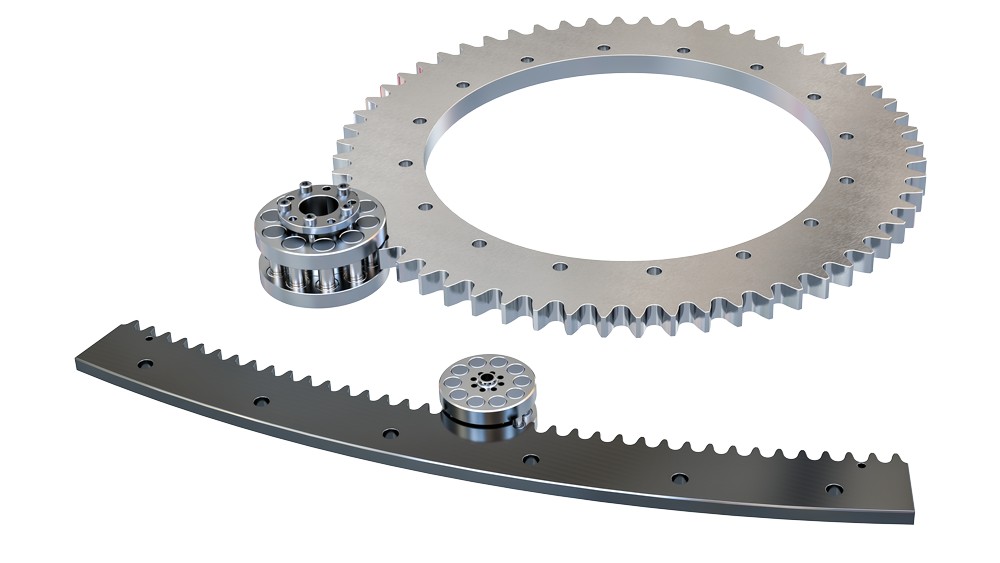

Segmentele de roată dințată pentru pinion cu role cu dantură exterioară oferă niveluri foarte ridicate de precizie în mișcarea de rotație. Mai multe segmente reunite conduc la obținerea de arcuri de lungimi diferite sau inele complete.


Product    Description    Gear Ratio   Angular Backlash    Angular Accuracy   Ring Gear ID   Ring Gear OD   Repetitive Positioning Precision   Pilot Size   Maximum Dynamic Torque
966725   RPS4014G-C0192T/22.5-EP2U   13.7:1   Less Than 0.6 Arcsec Or 0.00017°   &#177 5.5 Arcsec Or &#177 0.0015°   2230.0 mm   2392.0 mm   &#177 1 Arcsec Or &#177 0.00028°   n/a   n/a
966705   RPS20G-C0140T/072-EP2U   14:1   Less Than 1.6 Arcsec Or 0.0004°   &#177 15 Arcsec Or &#177 0.0038°   770.0 mm   880.0 mm    &#177 3 Arcsec Or &#177 0.0008°   n/a   n/a
966667   RPS16G-C0150T/072-EP2U    15:1    Less Than 2 Arcsec Or 0.0006°    &#177 17 Arcsec Or &#177 0.0047°   652.0 mm    745.0 mm    &#177 3 Arcsec Or &#177 0.0008°   n/a   n/a
966657    RPS16G-C0150T/091-EP2U   15:1   Less Than 2 Arcsec Or 0.0006°   &#177 17 Arcsec Or &#177 0.0047°   656.0 mm    744.0 mm   &#177 3 Arcsec Or &#177 0.0008°   n/a   n/a
966733   RPS20G-C0180T/060-EP2U   18:1    Less Than 1.2 Arcsec Or 0.0003°   &#177 11 Arcsec Or &#177 0.003°   1020.0 mm   1120.0 mm    &#177 2 Arcsec Or &#177 0.0006°   n/a    n/a
966655   RPS16G-C0400T/023-EP2U    40:1   Less Than 1 Arcsec Or 0.0003°   &#177 17 Arcsec Or &#177 0.0047°   1830.0 mm   1953.0 mm   &#177 2 Arcsec Or &#177 0.0006°   n/a    n/a
966696   RPS4014G-C0072T/090-EP2U   5.14:1   Less Than 1.5 Arcsec Or 0.0004°   &#177 15 Arcsec Or &#177 0.0042°   710.0 mm   916.0 mm   &#177 3 Arcsec Or &#177 0.0008°   n/a   n/a
966739   RPS25G-C0486T/20-EP2U   7.5:1   Less Than 0.4 Arcsec Or 0.0001°   &#177 3.5 Arcsec Or &#177 0.0010°   3640.0 mm   3760.0 mm   &#177 0.6 Arcsec Or &#177 0.00017°   n/a   n/a
966555   RPS16G-C0936T/010-EP2U   93.6:1   Less Than 0.3 Arcsec Or 0.00008°   &#177 17 Arcsec Or &#177 0.0047°   4444.0 mm   4564.0 mm   &#177 0.5 Arcsec Or &#177 0.00014°   n/a   n/a




RPS20G-INT-Teeth-Gear-Segment-966614 RevC-revised

Segmente cu dantură internă

Roller Pinion gear segments with internal teeth offer very high levels of rotary accuracy. Segments can allow the creation of a range of arc lengths or full rings.

Product    Description     Gear Ratio   Angular Backlash    Angular Accuracy   Ring Gear ID   Ring Gear OD   Repetitive Positioning Precision   Pilot Size   Maximum Dynamic Torque
966614   RPS20G-C0150T/060-IP2U   15:1   Less Than 1.5 Arcsec Or 0.0004°   &#177 13 Arcsec Or &#177 0.003°   906.0 mm   1038.0 mm   &#177 3 Arcsec Or &#177 0.0008°   n/a   n/a




RPS25G-Full-Gear-Ext-Teeth-966564 RevA

Roată dințată cu dantură exterioară

Roțile dințate pentru pinion cu role cu dantură exterioară oferă niveluri foarte ridicate de precizie în mișcarea de rotație.




Product    Description     Gear Ratio   Angular Backlash    Angular Accuracy   Ring Gear ID   Ring Gear OD   Repetitive Positioning Precision   Pilot Size Maximum Dynamic Torque
966549   RPS40G-B0200T/020-EP2U    16.7:1    Less Than 0.6 Arcsec Or 0.00017°   &#177 6 Arcsec Or &#177 0.0017°   2320.0 mm   2382.0 mm    &#177 1 Arcsec Or &#177 0.0003°    n/a  n/a
966763    RPS32G-B0450T/014-EP2U   36:1   Less Than 0.4 Arcsec Or 0.00011°   &#177 3 Arcsec Or &#177 0.00083°   2110.0 mm   2200.0 mm   &#177 0.5 Arcsec Or &#177 0.00014°   n/a n/a
966550    RPS16G-C0030T/RING-EP2U   3:1   Less Than 10 Arcsec Or 0.0027°   &#177 90 Arcsec Or &#177 0.0250°    70.0 mm   162.0 mm   &#177 15 Arcsec Or &#177 0.0042°    n/a  n/a
966560   RPS25G-C0030T/RING-EP2U   3:1    Less Than 6 Arcsec Or 0.0017°    &#177 60 Arcsec Or &#177 0.0167°   120.0 mm   254.0 mm   &#177 10 Arcsec Or &#177 0.0028°   n/a  n/a
966636   RPS32G-C0048T/360-EP2U   4:1   Less Than 0.3 Arcsec Or 0.00008°   &#177 3 Arcsec Or &#177 0.00083°   330.0 mm   498.0 mm   &#177 3 Arcsec Or &#177 0.0008°   n/a n/a
966764   RPS40G-B0048T/360-EP2U   4:1   Less Than 3 Arcsec Or 0.0008°   &#177 25 Arcsec Or &#177 0.0069°   460.0 mm   625.0 mm   &#177 4 Arcsec Or &#177 0.0011°   n/a n/a
966561   RPS25G-C0040T/RING-EP2U   4:1   Less Than 5 Arcsec Or 0.0014°   &#177 50 Arcsec Or &#177 0.0139°   190.0 mm   331.0 mm   &#177 7 Arcsec Or &#177 0.0019°   n/a n/a
966551   RPS16G-C0040T/RING-EP2U   4:1   Less Than 7 Arcsec Or 0.0019°   &#177 70 Arcsec Or &#177 0.0194°   120.0 mm   210.0 mm   &#177 11 Arcsec Or &#177 0.0031°   n/a n/a
966562   RPS25G-C0050T/RING-EP2U   5:1   Less Than 4 Arcsec Or 0.0011°   &#177 40 Arcsec Or &#177 0.0111°   260.0 mm   405.0 mm   &#177 6 Arcsec Or &#177 0.0017°   n/a n/a
966552   RPS16G-C0050T/RING-EP2U   5:1   Less Than 6 Arcsec Or 0.0017°   &#177 60 Arcsec Or &#177 0.0167 °   160.0 mm   257.0 mm   &#177 9 Arcsec Or &#177 0.0025°   n/a n/a
966778   RPS32G-B0760/009-EP2U   63.3:1   Less Than 0.18 Arcsec Or 0.00005°   &#177 1.7 Arcsec Or &#177 0.00046°    7250.0 mm   7428.0 mm   &#177 0.3 Arcsec Or &#177 0.00008°   n/a n/a
966563   RPS25G-C0060T/RING-EP2U   6:1   Less Than 3 Arcsec Or 0.0008°   &#177 26.9 Arcsec Or &#177 0.0075°   330.0 mm   481.0 mm   &#177 5 Arcsec Or &#177 0.0014°   n/a n/a
966553   RPS16G-C0060T/RING-EP2U   6:1   Less Than 5 Arcsec Or 0.0014°   &#177 50 Arcsec Or &#177 0.0139°   190.0 mm   305.0 mm   &#177 8 Arcsec Or &#177 0.0022°   n/a n/a
966564   RPS25G-C0075T/RING-EP2U   7.5:1   Less Than 2.5 Arcsec Or 0.0007°    &#177 22 Arcsec Or &#177 0.0061°    460.0 mm    596.0 mm    &#177 4 Arcsec Or &#177 0.0011°   n/a n/a
966554   RPS16G-C0070T/RING-EP2U    7:1   Less Than 4 Arcsec Or 0.0011°    &#177 40 Arcsec Or &#177 0.0111°   260.0 mm   353.0 mm    &#177 7 Arcsec Or &#177 0.0019°   n/a n/a
966779    RPS32A-GE0760T   n/a    n/a    n/a    n/a    n/a    n/a    n/a  n/a
966707   RPS20P-CISO031.50MMP3   n/a   n/a    n/a   n/a    n/a    n/a    ISO-9409 Inner Pilot 19.995 mm [0.7872 in.] See Gearhead Table In Technical Data Sheet  47.7 Nm
966678   RPS25P-CISO050.00MMP3    n/a   n/a   n/a   n/a   n/a    n/a   ISO-9409 Inner Pilot 31.499 mm [1.2401 in.] See Gearhead Table In Technical Data Sheet  88.0 Nm
966679   RPS25P-C030.00MMP3   n/a   n/a   n/a   n/a   n/a   n/a   n/a 88.0 N
