Inel de indexare și poziționare NEXEN

CDR

DESPRE SISTEMELE NOASTRE DE INDEXARE ROTATIVĂ

Bazate pe tehnologia inovatoare cu pinion cu role de la Nexen, sistemele de indexare rotativă patentate sunt dotate cu un rulment și un mecanism de acționare de precizie.
Ambalate într-o carcasă rigidă, sistemul de indexare rotativă de la Nexen oferă o precizie excepțională, o accelerație rapidă, o viteză mare și o capacitate de încărcare și poate fi proiectat pentru a îndeplini cerințele aplicației.
Sistemele de indexare rotativă de la Nexen pot porni și opri în orice poziție incrementală. De asemenea, utilizatorii pot modifica profilul de mișcare prin simpla încărcare a unui nou program de acționare servo. Spre deosebire de sistemele tradiționale acționate cu came, indexoarele rotative de la Nexen pot gestiona intrări de cuplu maxim în orice moment, permițând timpi de indexare de până la 2 ori mai rapizi Nexen's Rotary Indexer Systems

AVANTAJUL INDEXORULUI ROTATIV NEXEN

Precizie ridicată a indexării
Cu o precizie de indexare de până la ± 11 secunde de arc și o repetabilitate de până la ± 1,2 secunde de arc, indexoarele Nexen oferă capabilități de neegalat ale sistemului mecanic.

Zero joc
Spre deosebire de alte sisteme de acționare mecanică, indexoarele Nexen oferă opțiuni de zero joc de la motor la sarcina acționată.

Capacitate de încărcare mare
Indexoarele rotative Nexen pot gestiona sarcini de până la 1575 kN (pe PRD) utilizând rulmenți încrucișați de precizie, cu capacitate de încărcare mare.

Cuplu de ieșire ridicat
Indexoarele rotative au un cuplu de accelerație maxim de până la 4.811 Nm și un cuplu nominal de până la 2.625 Nm.

Viteză mare
Indexoarele sunt proiectate pentru viteze de până la 304 RPM.

Centru deschis mare
Designul indexorului permite un centru deschis mare pentru mai multe posibilități de aplicare.

Mișcare lină
Combinând tehnologia RPS de la Nexen cu un rulment preîncărcat cu role încrucișate și un motor/angrenaj de precizie integrat, se obține un sistem rigid și o funcționare lină.

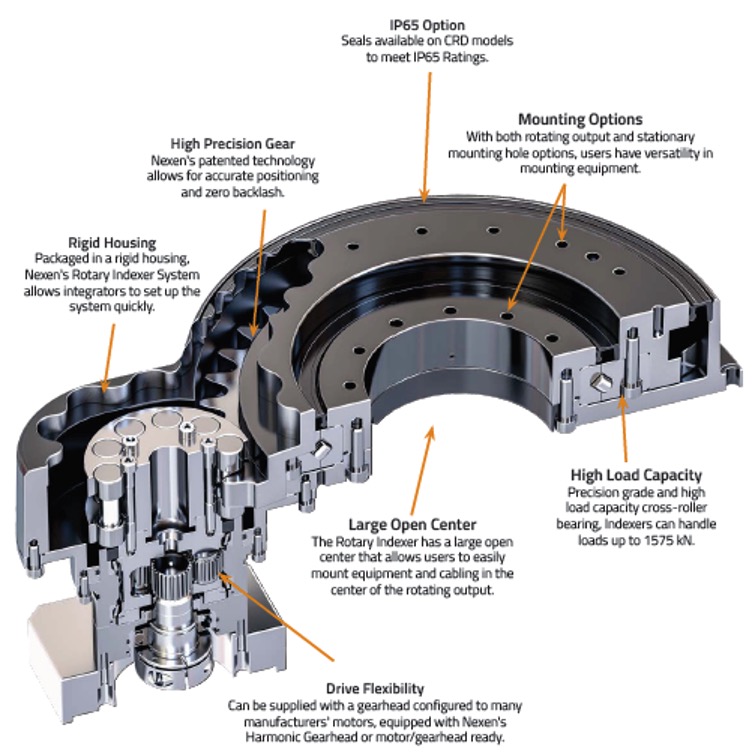

indexer details
DIFERENȚE INTRE SISTEMELE PRD ȘI CRD

Sisteme de indexare rotativă de precizie (PRD)
Sistemul PRD este construit pe o placă de oțel prelucrată cu precizie, cu o protecție care acoperă angrenajul și pinionul. Sunt disponibile numeroase opțiuni, inclusiv un angrenaj planetar cu joc redus sau un angrenaj armonic Nexen cu joc zero pentru acționarea pinionului. Diametre disponibile ale cercului de ieșire al șuruburilor de 400, 750, 1100 sau 1500 mm.

Sisteme compacte de indexare rotativă (CRD)
Sistemul CRD este construit pe o carcasă rigidă, etanșată, din fontă, care înconjoară complet angrenajul și pinionul. Sunt disponibile numeroase opțiuni, inclusiv intrare pregătită pentru motor/cutie de viteze, un angrenaj planetar cu joc redus preinstalat sau un angrenaj armonic Nexen cu joc zero preinstalat pentru acționarea pinionului. Sunt disponibile diametre ale cercului de ieșire al șuruburilor de 150, 250, 350 sau 550 mm.
