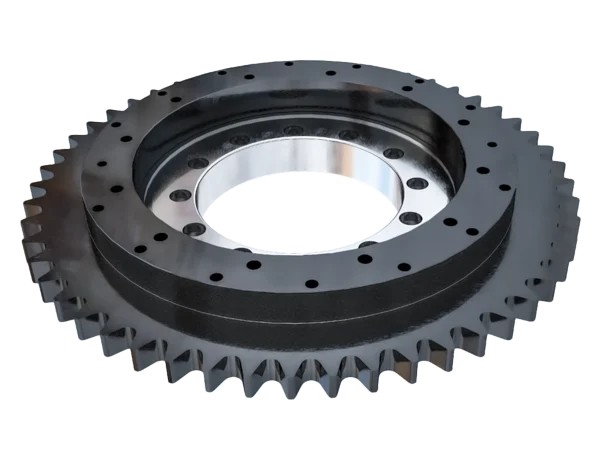

DESPRE RULMENȚII NOȘTRI CU ANGRENARE FĂRĂ JOC
Utilizând tehnologia inovatoare cu pinion cu role a Nexen Group, sistemele de indexare rotativă patentate sunt dotate cu un rulment și un mecanism de acționare de precizie.
Ambalate într-o carcasă rigidă, sistemul de indexare rotativă al Nexen Group oferă o precizie excepțională, o accelerație rapidă, o viteză mare și o capacitate de încărcare și poate fi proiectat pentru a îndeplini cerințele aplicației.
Sistemele de indexare rotativă preambalate ale Nexen Group pot porni și opri în orice poziție incrementală. De asemenea, utilizatorii pot modifica profilul de mișcare prin simpla încărcare a unui nou program de acționare servo. Spre deosebire de sistemele tradiționale cu came, indexoarele rotative Nexen pot gestiona intrări de cuplu maxim în orice moment, permițând timpi de indexare de până la 2 ori mai rapizi.
Roți de angrenare tip RPS de înaltă precizie
- Fără joc
- Precizie pozițională unidirecțională de până la ±13 secunde de arc.
- Repetabilitate unidirecțională de până la ±1,6 secunde de arc
- Funcționare fără lubrifiere
Centru deschis de dimensiune mare
- Permite montarea echipamentului și a cablurilor prin deschiderea centrală
Cuplu transmis ridicat
- Cuplu maxim de accelerare de până la 4.313 Nm [3.181 ftlb]
- Cuplu nominal de până la 2.625 Nm [1.936 ftlb]
Opțiuni de montare
- Montare cu gaură filetată
- Montare cu gaură traversantă
- Opțiuni de centrare
Viteză mare
Rulmenții angrenați Nexen pot gestiona viteze de până la 632 rpm
Rulment cu role încrucișate de mare capacitate
- Suportă o sarcină dinamică de până la 55 kNm [40.566 ftlb]
- Flexibilitate în acționare
- Pinioane compatibile cu reductoarele obișnuite
|
Geared Bearings |
|
| Teeth Orientation | External or Internal |
| Gear Ratio | 2:1 to 17.1:1 |
| Maximum Dynamic Torque | Up to 4,811 Nm [42,581 inlb] |
| Nominal Torque | Up to 2,733 Nm [24,189 inlb] |
| Maximum Dynamic Moment Load | Up to 55 kNm [40,566 lbft] |
| Maximum Backlash | 0 ArcSec |
| One-Way Positional Accuracy | As accurate as ±13 ArcSec |
| One-Way Repeatability | As accurate as ±1.6 ArcSec |
| Maximum Velocity | Up to 632 RPM |
| Rotational Inertia | 0.0026 to 50 kgm² [0.0618 to 1,188 lbft²] |
| Outer Diameter | 126 to 1,328 mm [4.96 to 52.28 in] |
| Mounting | Pilots on I.D or O.D. of bearing. Through or threaded mounting holes. |
| Finish | Gear: Black Oxide; Bearing: Bare Steel |
|
Roller Pinions |
|
| Maximum Dynamic Torque | Gear Dependent |
| Nominal Torque | Gear Dependent |
| Maximum Backlash | 0 ArcSec |
| One-Way Positional Accuracy | Gear Dependent |
| One-Way Repeatability | Gear Dependent |
| Maximum Velocity | 643 to 1,820 RPM |
| Rotational Inertia | 0.00004 to 0.21866 kgm² [0.00095 to 5.19382 lbft²] |
| Mounting | ISO-9409 Flange Mount: 12 to 80 mm pilot Shaft Mount with Locking Collar: 10 to 60 mm [0.625 to 1.250 in] |
| Finish | Dense Hard Chrome, Nickel Plated, Stainless Steel |
APLICAȚII
Rulmenții angrenați Nexen pot fi încorporați în orice aplicație de control al mișcării rotative de precizie, cum ar fi:
- Sisteme de tăiere
- Produse medicale
- Robotică
- Industria aerospațială
- Mașini-unelte
- Semiconductori
- Manipularea materialelor
